Инструкция

пользователя постпроцессора SBSpost v1.0


  1. Создание операций в модуле CAM Unigraphics NX2


При программировании циклов Point-to-Point принимается следующее обозначение параметров циклов L70-L78:

R2 – RAPTO точка позиционирования в начале цикла (на расстоянии безопасности)

R3 – FEDTO глубина сверления

R8 – RTRCTO точка отвода после выполнения цикла

R4 – DWELL время задержки в нижней точке

R5 – STEP1 глубина шага сверления в цикле L73 или глубина первого сверления в цикле L70

R1 – STEP2 величина отвода в цикле L70

R7 – CAM частота вращения шпинделя в цикле L78

OPTION переключатель : ON – сверление без поворота оси C1, OFF – с поворотом оси C1


Необходимые постпроцессорные команды:

-для всех операций

-в начале траектории

Set Modes – SET/MODE,TURN(MILL);

From Marker;

Tool Change Marker;

Spindle Marker;

Coolant On.


-в конце траектории

Spindle Off;

Coolant Off;

GoHome Marker.

-фрезерная обработка с использованием опции трансформации координат(L843 – L844)

-в начале траектории

Set Modes – SET/MODE,TURN(MILL);

From Marker;

Tool Change Marker;

Spindle Marker;

Coolant On;

Start Marker;

User Function – L843;

Goto – задание аддитивного смещения нулевой точки (перемещение не производится, а в программе выводится кадр с заданием G58;


-в конце траектории

Return Marker;

User Function – L844;

Spindle Off;

Coolant Off;

GoHome Marker.

Дополнительные постпроцессорные команды

Stop – вывод в программу команды технологического останова M00 с комментарием или без него;

Optional Stop – вывод в программу команды технологического останова по выбору M01 с комментарием или без него;

Operator Messageвывод комментария;

User FunctionSUB/param1,param2 – при необходимости фрезерной обработки нескольких одинаковых элементов, расположенных на одной окружности с шагом param1(в градусах) и повторяющихся param2 раз формируется подпрограмма обработки элемента в отдельном файле и вызов ее из основной программы в виде
N9876 L1234 Pparam2 LF
при этом в конце траектории обязательно должна задаваться постпроцессорная команда User FunctionSUB/OFF;

User FunctionTHRD/param1,param2 – преобразование круговой интерполяции в винтовую интерполяцию с шагом param2 на глубину param1 в виде
N0431 G42

N0432 G1 Y15 F0.06

N0434 G2 E0 Y15 I0 J-15 Z-104

N0435 G2 E0 Y15 I0 J-15 Z-106

N0436 G2 E0 Y15 I0 J-15 Z-108

N0437 G2 E0 Y15 I0 J-15 Z-110

N0438 G2 E0 Y15 I0 J-15 Z-112

N0439 G2 E0 Y15 I0 J-15 Z-114

N0440 G2 E0 Y15 I0 J-15 Z-116

N0441 G2 E0 Y15 I0 J-15 Z-118

N0442 G40

N0443 G0 Y0


2. Порядок работы с постпроцессором.


  1. После создания операций и генерации траекторий в CAM Unigraphics NX2 сгенерировать и сохранить CLS-файл с помощью прилагаемой программы вывода (файлы .tcl .def). Файлу желательно присвоить имя вида mpf1234.cls т.к. постпроцессор использует это-же имя для генерируемого файла программы, заменяя расширение на .ppf.

  2. Запустить постпроцессор с помощью файла .bat.

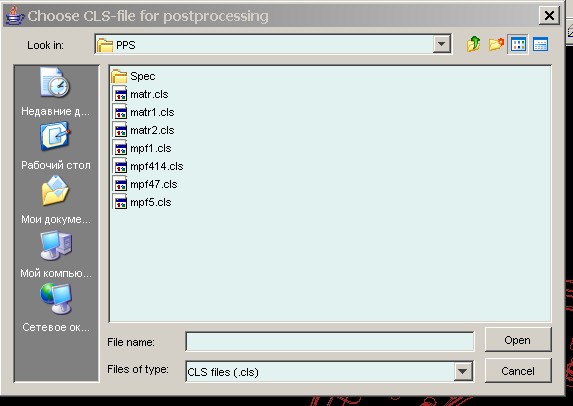

    1. В первом появившемся окне выбрать CLS-файл


    1. Ввести номер программы (в соответствии с этим номером будут формироваться номера подпрограмм из номера MPF с прибавлением порядкового номера подпрограммы, например mpf2.ppf spf21.ppf, spf22.ppf и т.д.)


    1. Далее постпроцессор запрашивает необходимость использования режима 5-ти осевой обработки,


    1. смещение нулевой точки,


    1. и максимальное число оборотов токарного шпинделя.


    1. Для токарных операций предлагается ввести дополнительные параметры цикла смены инструмента R1 и R3,


      для операций проточки канавок предлагается ввести номер активной режущей кромки R1 и угол установки инструмента R4,


      для операций нарезки резьбы можно выбрать направление резьбы – левая или правая(генерируется цикл L78).


    1. После завершения процесса генерации выводится сообщение о результате.




    Файлы программ *.ppf распологаются в той-же директории, где находится CLS-файл.
